Iwabo Villa S2 pellettilämmitys

Päivitetty: 23.7.2020

Iwabo Villa S2

Iwabo Villa S2 pellettipoltin on lämmittänyt vuodesta 2007.

Arinaa saa puhdistaa vain rosteri työkaluilla. Näin arina kestää pidempään.

Itsellä olleita vikoja:
- Pudotusputki happanee ja kun siihen tulee reikä niin se lämpiää herkemmin.
Mitä tahansa putkea ei kannata laittaa koska se toimii myös turvalaitteena.

- Arina palaa puhki.  Itsellä arina kestää noin 4 vuotta.
  Noin 200eur+pk10eur maksaa uusi arina. (Pellettilämpö 2014).
Arinaa olen hitsannut tigillä. v.2017 menossa kolmas arina.

Holvaa pellettiä ja lämpösuoja laukeaa. Lämpösuoja vaihdettu 2020
Iwabo lämmöstäavautuva termostaatti 90 astetta. 396E 162471.052

Holvaamisen syynä pelletin laatu ja nokeentuneet karheat pinnat.

Pudotus levy paloi puhki  1191189999 Pelletsbroms

- Sytytys vastus kesti 2007-2015 eli 8 vuotta. Sytytysvastus 108,50 € (Pellettilämpö vuonna 2014)
Olen tilannut varalla aina yhden.

- Varalle ostin myös valosilmän 28,50 € + toituskulut 10€ (Pellettilämpö vuonna 2014)
Valosilmälle ei ole tarvinnut tehdä mitään.

- Näppäimistö irtoaa. Liimasin oman takaisin mutta myöhemmin liiman takia näppäimistö lakkasi toimimasta. Iwabo Villa S2 ruudussa luki    --- VALIKKO ----     eikä mikään valikossa/napeista toiminut. Toki lämmitti normaalisti. Jokin napeista oli jäänyt pohjaan.
Uusi näppäimistö oli 35eur.
Toinen näppäimistö vaihdettu 2020

- Todella luotettava poltin on ollut. Voin suositella.
 Noin 30tonnia pellettiä poltettu vuoteen 2015 mennessä.

Pellettilämmitys

- Itse valitsin Iwabo Villa S2 polttimen joka on toiminut hienosti.

- Pellettiruuvi tulee olla mahdollisimman lyhyt ja suora.

- Savupiipussa tulee olla riittävä veto. Termax CR25 kattilan suosituksessa on piipun sisähalkaisijan oltava vähintään 125mm ja pituus vähintään 6m.

- Suunnittele myös tuhkanpoistoon automaatti. Esim ruuvi joka vie tuhkan ulos isompaan astiaan. Myös kunnon tuhkaimuri kannattaa hankkia.

- Siiloon tulisi mahtua 8000kg (Versowoodin hintaraja)
Pelletin puhallustoimutuksen hinta on pienempi ainakin Versowoodilla jos siilon mahtuu 8000kg.

Pellettilämmitykseni uudiskohteeseen 2008. Talo 165m2 ja talli 80m2 +varasto 30m2.
Pellettilämmitys alkoi tammikuussa 2008. Talossa ja tallissa lattialämmitys.

Päädyin pellettilämmitykseen koska siinä pääsee helpommalla kuin puilla lämmitettäessä. Hinnalla pelletti pärjää öljylle ja sähkölle.

Autokatoksessa on pannuhuoneen ja pellettisiilon ovet. Muuten rakennus on autotallia ja varastoa. Asuinrakennus on kuvaajan seläntakana.

Pannuhuone sijaitsee autotallin yhteydessä. Siilon seinät tehtiin 150mm umpiharkoista ja 80mm kahitiilestä.
Siilo 3x3m ja pannuhuone suunnilleen saman kokoinen.

---

Kattilaksi valitsin Termax pellet 25CR ja poltin on Iwabo Villa S2.

Kattilaa liikuteltiin metalliputkienpäällä pannuhuoneeseen. Jakeluautosta kattila otettiin peräkärryyn jolla se saatiin kuskattua ovelle.

Piippu muurattiin itse. Sisäpiippuksi laitettiin 160mm rosteriputki. Putken ja tiilen väli täytettiin vermikuliitilla. Vermikuliitti on kevyttä palamatonta raetta. Piipulla mittaa 7,5m

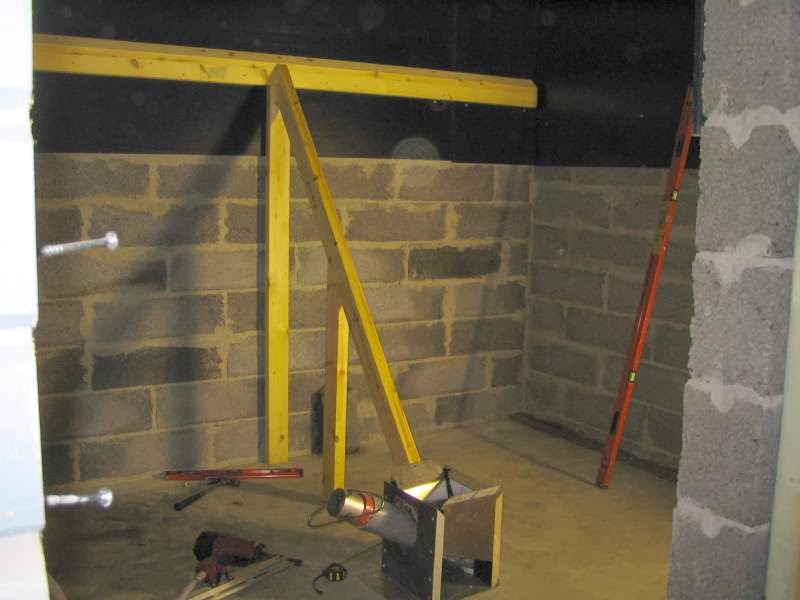

Siilon tehtiin itse 30mm filmivanerista.Kaatoa on yli 45astetta.

Liitoksiin laitettiin "keksit" tapeiksi ja uretaaniliimaa väliin.

Syöttöruuvin sulkumekanismi
Punaiseen muoviputkeen tehtiin reikä myös alapuolelle.
Syöttöruuvin saa suljettua kääntämällä metalliputkea.
Sulkumekanismi		.
Siilon vanereita mitoitettiin ohuemmalla vanerilla.
Täyttöaukko tuli ovelle. Täyttöaukossa on pesukoneesta ikkuna. Siilon puut tuettu vanerilevyillä.
Täyttöputki hitsailtiin itse suorasta putkesta
. Siilon täyttöaukko on autokatoksen katossa. Tähän liitetään jatkoputki kun puhallusauto tulee.
Viimeiset muruset saa tuosta luukusta. Huonoa siilossa on ettei sitä pysty kunnolla alapuolelta tyhjentämään. 6000kg tuosta pienestä luukusta on liian suuri urakka.
Pellettisiilon katosta otettiin lisätilaa yhden kattotuolin väli. Näin saatiin puhallusputki mahdollisimman korkealle. Katossa on luukku josta pääsee yläkautta siiloon.
Siilon täyttöaukolle mahtuu 1500kg pellettiä. Koko siiloon noin 6600kg/11m3. Yksi pellettitonni vastaa noin 1,6 m3:n varastointitilaa.
Siilon puolellla palomansetti. Putki on 75mm ja mansetti 90mm. Mansetti tätytetty Hiltin palokatkoaineella. Yhden tuubin palokatkoa laitoin tiiliseinän sisään, ruuvin ympärille.
Siiloon puhallettiin 6600kg. Puhallusautolle ei ole ongelma vaikka siilo tulee täyteen. Ainoastaan letkuissa oleva tavara pitää tyhjentää säkkiin. Pitkillä letkuilla tyhjentäminen on suurempi urakka. Puhallus paine on 0,5-0,8bar.
Puhalluspussi on sisällä. Oven on oltava auki kun puhalletaan. Näin ei tarvinnut tehdä seinään reikää. Lisäsin toisen pussin siilon kattoon jolloin puhalluspaine voi olla alhaisempi. Näin pelletit pysyy ehjinä.
Täyttöputki autokatoksen katossa. Pelletin täyttöputkessa on rehuliitin. Putki on 100mm.
Puhallusauto. Autossa on vaaka josta näkee paljonko siiloon on mennyt. Kuskilla ei ollut tietoa pelletin laadusta.
Pellettiauton letkun jatko. Putket taisi olla 3m pitkiä. Lisäksi autossa on kelalla 20m putkea. Kokeilimme myös puhaltaa pellettiä suoraan säkkiin mutta sitä en suosittele. Pölyn määrä on valtava ja säkkiä on vaikea saada täyteen. Kahteen suursäkkiin saatiin 400kg ja itse olin yltä päältä pölyssä kun pitelin letkua. Tähänkin jos tekisi metallista telineen joka pitäisi säkkiä ja siinä olisi rehiliitin ja suodatin niin homma voisi toimia.
Tässä video Iwabon tuhkanpoistosta ja sytytyksestä. Lopussa konvektio nuohous.. Näytössä näkyy valokennon arvo prosentteina. Lämpötila ja tapahtuma.

Pannuhuone
Seinät tehtiin kahitiilestä. Kattoon 13mm cyprock tuplana.

Pannuhone. Iwabo Villa S2, Termax Pellet 25cr, Ouman EH-80, Tigex yms. Paloletku tulipalon varalle. Lisäksi 6kg jauhesammutin.

Lämmityselementti lähtee taloon. Uponor ecoflex 32+32mm lämmitys, 28mm kuumavesi ja 18mm kiertävän kuuman paluu.Porakaivolta tuleva kylmävesi olisi saanut olla kaempana oviaukosta jos sattuu ovi jäämään auki kovalla pakkasella. Putkia ei olla eristetty koska lämpötila pannuhuoneessa on noin 22astetta. Muuten joutuu asentamaan patterin.

Ouman säätää lämpötilan. Anturit putkessa, ulkona ja talossa sisäyksikkö.

Kiertovesipumppu GRUNDFOS ALPHA Pro 25-60 joka säätää tehonsa tarpeen mukaan.

Polttimen katkaisija oven pielessä.Kuumankäyttöveden kiertovesipumppu UP15-14b. Talossa termostaatti ohjaa pumppua eli se pyörii vain tarvittaessa silloin kun ollaan kotona.

Oma tekoinen vesisammutus. Onnisen tukussa oli sopivia osia hyllyssä. 75/110mm putkiosista kasattu. Palohälytin katkaisee polttimen virrat savua havaitessaan. Seinässä palomansetti.

Tigex tasaa vetoa. Kattilan konvektio putket saa nuohottua kätevästi nostamalla mustaa kahvaa. Kahva liikuttaa spiraaleja putkissa. "Automaatti" nuohoukselle pitää jättää tarpeeksi tilaa että sen saa nostettua pois. Termax cr25 automaattinuohous Asensin Termax CR25 nuohousmoottorin kahvan tilalle.Ostin sen KT:n pellettikaupasta. Moottori käy max 1min päivässä. Ohjaus on pistorasiaan liitettävällä kellolla.

Painemittarissa on koskettimet. Ala ja yläraja katkaisee kiertovesipumpun ja soittaa kännykkään. Lisäksi jos kattila menee sähkövastukselle tulee tästä myös kännykkään soitto.

Vihreä porakaivon paisuntasäiliö 60l ja punainen lämmitysjärjestelmän paisuntasäiliö 50l. Tuttuni teki kupariliitokset perinteisesti juottamalla. Varaajaa ei järjestelmässä ole.

Valkoinen liitin puhallin muuntajan kyljessä on puhallinpulssianturi

Puhallin ja arinan piirikortti

Ylilämpösuoja pudotusputkessa

Piirikortti ja sulakkeet

Lämmitysputki talon ja tallin väliin. Lisäeristyksenä 50mm uretaanilevyt.

Iwabon lämpöanturin laitoin kattilan sisälle samaan paikkaan kattilan muiden antureiden kanssa.

Kattilaa olen nuohonnut n1,5kk välein.

Poltin on toiminut hyvin. Pelletin määrän säädön olen tehnyt aina kun nuohoan pannun. 6min säätö on vaihdellut 2000-1100g. Tuhkanpoistoon hankin puruimurin IKH:sta. Imuri maksoi tarjouksessa 199€ Tuhkaimuri, puruimuri. Imurista laitoin metalliset ilmastointiputket suoraan takapihalle. Helpottaa paljon tuhkanimuroimista. Putkien täytyy olla vähintään 100mm jotta imuri toimi. Imurointiletkuna on taipuisa 70mm putki. Aiemmissa imureissani meni imurin puhdistamiseen yhtä kauan kuin pannun imuroinnissa. Pellvac pyörremyrsky on kuulemma myös toimiva vehje. IWABO VILLA S2 Iwabo Villa S2 käyttöohjeet suomeksi ja ruotsiksi  (sattanut jo hävitä..) Iwabo Villa S2 manuaali SUOMI Iwabo Villa S2 manual SWE Iwabo LISÄVALIKKO avautuu kun ruudulla olevaan lukuun lisää 5 eli painaa + nappia viisi kertaa. Muita ominaisuuksia Mittaa tuhkanpoisto arinan virtaa. Jos kaavin on jumissa/virta kasvaa. Mielellään alle1800mA. Hälytysraja 3000mA. Virran voi tarkistaa valikosta. Valikot: TESTAUS. Tässä voi testata puhaltimen, pellettiruuvin, sytytysvastuksen, lämpötila-anturin, valokennon arvon, näytön valaistuksen, arinan ja näyttää arinan virran. ASETUKSET. lataa- tallenna asetukset. tehdasasetukset. PELLETTITRIMMI Pellettin määrän säätö 50-200% LOPPUUNPOLTTO Lopettaa polton oikeaoppisesti kesken jos niin haluat. LOKI. näyttää viat ja sytytysten määrän. Viat näkyy kaksi numeroisella koodilla. Lisävalikko TEHOASETUS. Sytytystehon voi valita. Polttotehon voi valita. Kolme tehoaluetta 1=12, 2=15, 3=18kW SYTYSASETUKSET. Sytytysannokset 1 ja 2 prosentteina. 50-300% TESTIPUHALLUSAIKA. Montako sekuntia puhalletaan ennen polttoa.0-60sek SIIRTOSYÖTTÖ. Siirtymäajan syöttö.60-600sek LOPPU PUHALLUS AIKA. 10-600s VALOKENNO.Tässä voi säätää valokennoa.40-80% TERMOSTAATTI Kattilatermostaatti vai polttimen oma termostaatti. Jos käytetään polttimen omaa voi sytys ja sammutus lämpötilat asettaa valikkoon. Omalla termostaatilla lämpötila näkyy aina polttimen näytössä. KIELI ruotsi, englanti, saksa, italia, ranska, suomi SÄÄTÖ Ensin poltin kysyy pelletin energiamäärän kW/kg esim 47. Sitten ruuvi pyörii 6min. Pellettimäärä punnitaan ja laitetaan valikkoon paino grammoina 0-2000g. KÄYTTÖAIKA RUUVI kuinka kauan ruuvi on pyörinyt. Tästä voi laskea kulutusta Ominaisuuksia: Puhallin 15-35W 800mA Polttimen tehoalue10-20kW Puupelletit 6-10mm Kattiloille jonka tulipinta on enintään 3m³ Kytkenta 230V 10A Polttimen sisäinen sulake 6,3A Arina 24Vdc 10-50W Sytytys 950-1100W 6,3A Ruuvi 15-220W 1A 230V Spiraali ruuvin pituus 1,5m tai 2,5m. Ruuvia voi lyhentää. Ruuvin muoviputki on kahdessa osassa. Halk 75mm. Polttimen arvot ruuville 48Ohm +/-5% Ylikuumenemissuoja polttimessa 90ºC Pyörimistunnistuksella varustettu puhallin. Puhallinpulssianturi. Valokenno Lämpöanturi Polttimen paino 16kg Tulipesän on oltava vähintään syvyys 300mm, korkeus 300mm ja leveys 250mm Polttimen ympärillä suositellaan 600mm vapaata tilaa taakse ja sivuille. Lisäilma venttiilin halkaisija on oltava vähintään sama kuin savupiipun. Ruuvin kaltevuuskulma 35-45 astetta. Pottimella voi korvata öljypolttimen joka kuluttaa enintään 7m³ öljyä vuodessa. Poltin käy taloon jossa on maksimissaan 300m² lämmitettävää pinta-alaa. Pellettiruuvin poisto-osan ja polttimen laskuputken välisen korkeuseron on oltava vähintään 500mm. Poisto-osan ja laskuputken välisen etäisyyden on sivusuunnassa oltava vähintään 150mm (pystysuorassa linjassa). Savupiipun sisä halkaisijan on oltava vähintään 125mm ja pituus vähintään 6m. Alipaineen on oltava palotilassa vähintään 5pascal (0,5mm/vp, 0,05 hPa) Pelletti vaatimukset Halkaisija 6-10mm Pituus enintään 4X halkaisija Hienojae enintään 4% Energiasisältö 3120kWh/m³ 4800kWh/ton Kuiva-aine pitoisuus n92% Polttimen huolto 2000kg välein. Puhdista pudotusputki ja arina. Kerran vuodessa tehtävä huolto. Puhdista valokenno hammastahnalla. Puhdista puhaltimen lavat paineilmalla Puhdista arina ja sytyttimen takana oleva tila. Puhdista poltin sisältä. Vaihda pellettiletku tarvittaessa. Tee säätö. Puhdista ruuvi ja pellettisiilo. Viat joita poltin voi ilmoittaa. Sytytys epäonnistyi Ei liekkiä polton aikana Valokenno Piirikortti ylikuumentunut. Liian kuuma polttimen sisällä. Lämpöanturin alilämpö, ylilämpö Vika piirikortissa Puhallin käy turhaan Puhallin ei toimi. Puhallin pyörii liian hitaasti. Ensimmäinen sytytys yritys epäonnistui Ruuvia ei ole kytketty Valokenno ei havainnut pimeyttä 15minuuttiin sammutuksen alkamisesta. Loppuun poltto epäonnistui. Tee säätö. Valokenno hävitti valoarvon polton aikana eikä uudelleen sytytys onnistunut. Ei liekkiä polton aikana. Kaavin toiminta häiriö. Vika moottorissa tai sen piirikortissa Arina liikkuu liian raskaasti. Kaavin pakkautunut. Kolmen vuoden jälkeen alkaa arinassa näkyä kulumisen merkkejä. Ohjauntaulu jossa on nappulat irtosi tarra liimauksistaan mutta sen pystyi helposti korjaamaan. Kaavin jää joskus jumiin mutta se johtuu siitä etten ole putsannut arinaa riittävän usein. Myös pelletin laatu vaikuttaa. Kolmen vuoden polton jälkeen pitäisi hankkia varaosiksi ainakin uusi arina, sytytysvastus ja valokenno. Iwabo Villa S2 varaosat Iwabo Villa S2 varaosat Iwabo Villa S2 räjäytyskuva 8. Sytytyslevy 946033 9. Hehkukierukka / sytytysvastus 1000W 95502 / 1196059999 / 4196059999 10. Hehkukierukan kiinnityslevy 940095 11. Hehkukierukan peitelevy 960096 18. Ylikuumenemissuoja 90astetta 95572 19. Pyörimistunnistuksella varustettu puhallin 95675 20. Valokenno 95500 22. Raaputustoiminnon piirikortti 95734 24. Piirikortti (pääkortti) 95727 28. Arinan raaputin 946021 29. Arina 946023 32. Arinan kannatin 946014 37. Säätölaite 95732

Tuhkanpoisto ja sytytys.

Palotarkastaja kävi katsomassa pannuhuoneen eikä huomautuksia tullut.

- Polttimesta ei saa vika hälytystä ulos esim kännykkään.
Vikailmoitus tulee vasta kun kattilan sähkövastus alkaa lämmittämään.

Tuhkaruuvista olen haaveillut jolloin saisi suurimmat tuhkat pannuhuoneen ulkopuolelle josta ne olisi helppo tyhjentää.
Nyt kun ottaa tuhka-astian kattilan pohjalta niin aina tuhkaa leviää pannuhuoneeseen. Puruimuri auttoi tuhkanpoistoon

.
Mutta nyt jälkeenpäin kattilan alle tulevaa teräs laatikkoa on hankala lisätä kun putkihommat on tehty. Pelletti ruuvi nousisi liian korkealle sekä savupiippu liitäntää ei saa ylemmäksi. Olisi pitänyt suunnitella nämäkin ennen kattilan asennusta.

Tai jos olisi tehnyt lattiavaluun montun tuolle tuhka laatikolle. Se voisi olla hieman hankala puhdistaa.
Termax kattilassa on ilmeisesti vesitila sivuillakin ettei uskalla kylkeen tehdä reikää tuhkaruuville.

Tuhkaruuvi voisi mennä suoraan ulos.

Pellettifoorumilta on tullut paljon hyödyllistä tietoa: mm
- Kattilan ja polttimen valinta
- RST putki piippuun
- Palomansetit ruuviin
- Vesisammutus ruuviin
- Tigex vedontasain
- Siilon rakennus ohjeita
- Siiloon ikkuna pesukoneesta
- Pelletti hintoja
yms. Kiitokset teille aktiiviset foorumille kirjoittajat.

------------------------------------------------------------------------------------------


Puhallus pellettiä Versowood    uusimaa
Omat pelletti tilaukseni

Maaliskuu  2016  253.00 € x 8.00 tonnia = 2024.00 € Versowood

Marraskuu 2014 253.00 € x 8.00 tonnia = 2024.00 €  Versowood

Helmikuu 2013 246.00 € x 7.00 tonnia = 1722.00 € Versowood

Tammikuu 2012 236.16 € x 7.00 tonnia = 1653.12 €  Versowood

Marraskuu 2010 226.32 € x 7.00 tonnia = 1584.24 € Versowood

www.pellettiforum.fi

OSTETTU 2007
Kattila Termax Pellet 25CR
Iwabo Villa S2 polttimelle sopiva poltinlaippa.
Hinta on 2385eur rahteineen paikallisesta K-Raudasta vuonna 2007.

Pellettipoltin Iwabo Villa S2 + 2,5m syöttöruuvi.
2670 eur. K-Rauta tilasi 2007

Yht 5055eur + Tigex vedontasaaja.

Pellettilämpö liikkeestä ostettu 2011
S-2.  arinanhinta  196 €
Sytytysvastus   109 €
valosilmä 29 €

Näppäimistö 35€

Toimituskulut 10€

 www.pbs.nu   Osia Ruotsista
Ostettu 2017
Lämmitysvastus IB-1196059999Glödspiral Iwabo 78,63eur
Termostaatti varalle IB-1190589999Termostat överhettningsskydd med återställning 24eur
+ postikulut 6,37eur. Maksu luottokortilla. Toimitusaika?

2020 tilattu osia Ruotsista www.pbs.nu

Toimitus oli nopeaa Suomeen

Antal	Art.nr	Artikel	Pris/st.	Moms exkl.	Moms	Moms inkl.
2 st	IB-1197239999	Iwabo Knappsats S2 Omgående leverans         UUSI NÄPPÄIMISTÖ	28,00	44,80	11,20	56,00
1 st	IB-1190589999	Termostat överhettningsskydd med återställning Omgående leverans         TERMOSTAATTI 90 astetta	23,00	18,40	4,60	23,00
32 decimeter	EG-70Slang	Plastslang ø70 mm (Säljes / dm) Omgående leverans   HUOM TÄMÄN PUDOTUSPUTKEN HALKAISIJA ON LIIAN ISOA IWABO S2 POLTTIMEEN	1,00	25,60	6,40	32,00
2 st	IB-1191399999	Pelletsbroms sats till IWABO Omgående leverans   RITILÄ	15,00	24,00	6,00	30,00
DHL Parcel Connect FI			15,00		3,75	18,75
Summa			127,80		31,95	EUR 159,75

NIBE PB10 muistuttaa hyvin paljon Iwabo S2 poltinta
